IGD familie

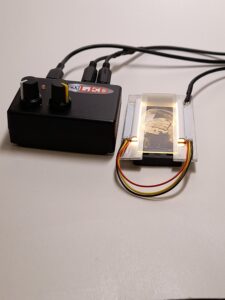

Wat begon als een idee, naar aanleiding van een nieuw model cool-warm LED strips bij mijn leverancier, werd de eerste dubbel wit IGD…
We hebben al meerdere modellen dimmers, dus daar zat geen probleem, ook niet om die dubbel uit te voeren voor de beide wit kleuren.
Maar hoe krijg je het licht op de plek waar je het wilt ?, en hoe plaats je simpel het preparaat ?, hoe beweeg je het ?…..
Met een hoop shopping vormde zich het ontwerp, testen op mijn Creatieve Microscoop en de stereo microscoop gaven zeer bevredigende resultaten.
Alleen veel shoppen en bewerken om het zo ver te krijgen…. we vonden een 3D printer bereid de preparaathouder te printen, dat scheelt een hoop.

Het maken van donkerveld kan op verschillende manieren, af fabriek wordt gebruik gemaakt van een speciale condensor, een waarbij het licht via een ingebouwd spiegel-prisma systeem, in het midden wordt tegengehouden, maar langs de rand omhoog “gekruld” zodat het relatief vlak door het preparaat schijnt. Het objectief kan op deze manier geen direct licht zien…. maar doordat de dikte van het materiaal op het preparaat wel zijdelings wordt verlicht, kan het objectief de oplichtende “onderdelen” op het preparaat zien, de achtergrond is donker. Werk met dekglaasjes.

Iets dergelijks kun je maken door het licht naar de condensor met een muntje of zwart uitgeknipt rondje (diameter maten uitproberen) af te schermen.

In de IGD hebben we het licht uit de microscoop niet nodig, de beide strips verzorgen het licht, en doen dat juist in de vlakke oppervlakte, in het glas en juist erboven.
Ook hier ziet de microscoop dus een zwarte achtergrond, en de verlichte, dikkere, delen van het sample. Werkt zonder dekglaasjes en kan tot 1 mm bereik in dikte verlichten.

De IGD gaat verder, want de constructie heeft een open achtergrond onder het preparaat… toevoegen van een beetje licht uit de microscoop is nu mogelijk… sterker nog, speciale technieken als oblique, polarisatie, filtering in of met kleuren kunnen “gewoon” door het (dan niet meer zwarte) beeld gemixt worden. Je kunt het idee ook omdraaien en de speciale technieken aanvullen met het zijdelings aanlichten van het materiaal, dus polarisatie waarbij de dikte van het materiaal oplicht (en niet als een zwarte klomp wordt weergegeven)

Omdat de IGD “whole slide” verlichting toepast, is de lichtsterkte per oppervlakte eenheid enigszins beperkt, en is er voldoende licht voor objectieven tot en met 20x. Hogere vergrotingen hebben hulp nodig van de camera (gain, of exposure time) om een heldere plaat te maken.
Opgemerkt moet worden dat bij hogere vergrotingen, in het (veel) dikkere preparaat gefocussed moet worden, gebruik dan bijvoorbeeld stacken of EDF om de plaat mooi scherp te krijgen over de gehele dikte.

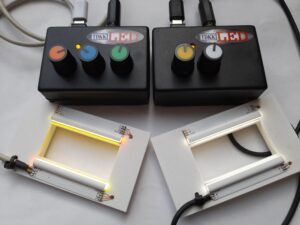

Met het uitkomen van de RGB strip, op het zelfde zijdelings afstralende principe, was de Kleuren IGD al snel gemaakt, nu natuurlijk met een 3 voudige dimmer, de constructie is gelijk, maar de mogelijkheid kleur toe te voegen aan een beeld, of het donkerveld effekt in zijn geheel toe te passen geeft een hoop extra beeld opties…. ideaal bij Creatieve Micorscopie.

De meest recente uitvoering staat hierboven.
Het ideeën assortiment is nog lang niet uitgeput, noem even de Kleuren IGD die beide strippen onafhankelijk van elkaar regelt dus groen voor blauw achter enz.

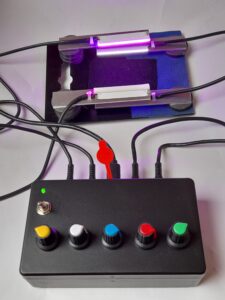

Maar ook de module voor gebruik bij stereo microscopen (die met beduidend forsere preparaten werken) waarbij we de verlichting in cool-warm wit en de RGB strips dubbel hebben (dus 4 strips) en ze in plek en hoogte kunnen veranderen, verplaatsen gaat met behulp van magneetjes op de metalen zwarte achtergrond, het preparaat of slide wordt 1 cm boven de achtergrond gehouden (de achtergrond is daarmee uit focus)
